Wi-Fi和4G/5G蜂窝网络，是我们上网时最常用的两种接入方式。这两种接入方式，平时在上网时似乎没感觉到有什么区别。然而，它们却是完全不同的设计哲学。
蜂窝网络以基站为小区中心，基站承担了小区的中央控制、用户授权和调度。
以5G为例，基站在每个帧中广播同步信号块SSB。SSB包含了小区的PCI（物理小区标识）、基站的同步时间信息、空口信息、接入控制等参数。手机在确认同步信号后，通过随机接入信道PRACH，发送接入前导序列Preamble，以此获取基站授权接入。不同的用户，采用不同的ZC正交序列来区分。在接入后，无线信道分配好上下行时隙（这里特指TDD网络），基站和所有终端都在固定的时间内进行数据发送或接收。这种设计理念以基站作为小区中心，采用中心规划的设计哲学。Wi-Fi在设计时，将AP接入点（这里AP的功能等同于5G中的基站）和用户终端放在同等的位置考虑。基于802.11协议的AP和终端，采用了载波侦听多路访问/碰撞避免（CSMA/CA）的方式，来平等竞争占用无线信道。AP和终端、终端与终端之间，在接入网络时先进行无线信道侦听。在确保信道没被占用的情况下，接入网络。设备之间并不分层级，而是采用自协调竞争接入的模式，访问网络。从某种意义上，Wi-Fi网络是一种去中心化的设计哲学。

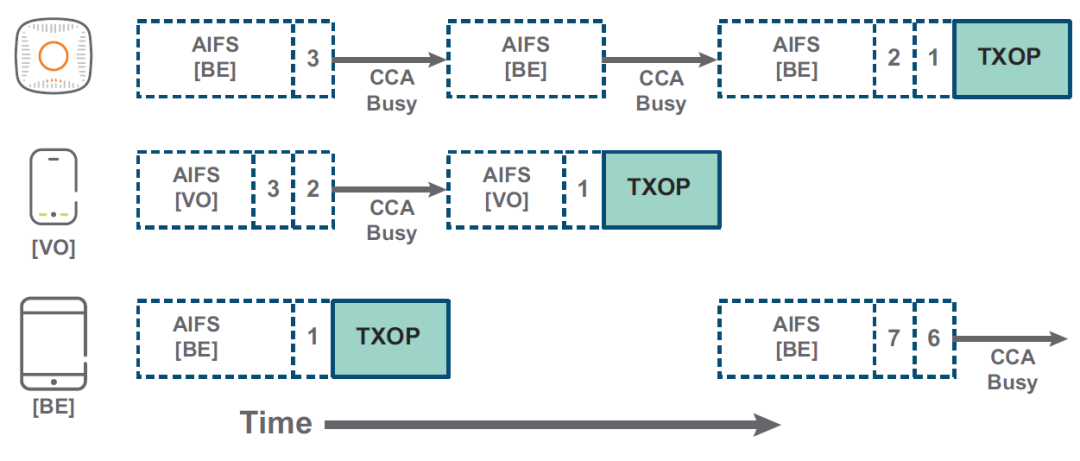

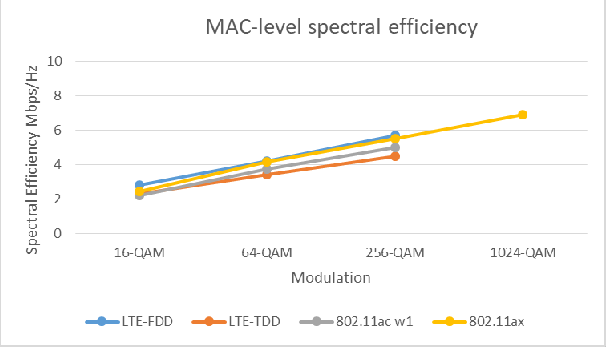

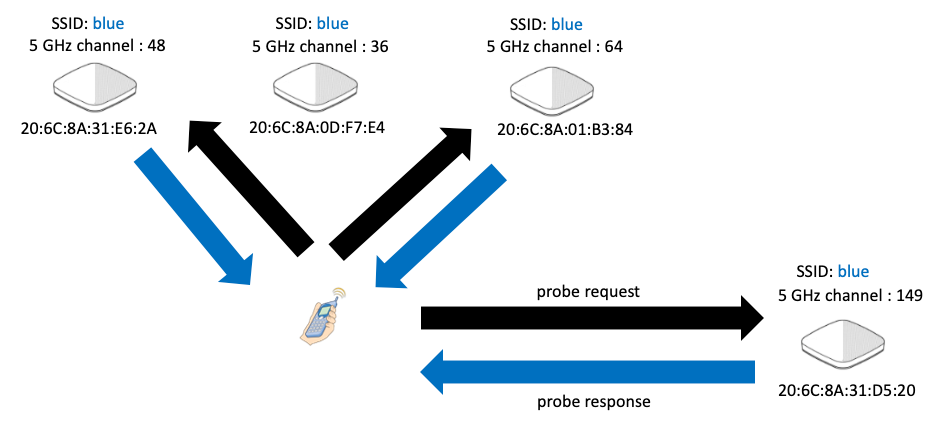

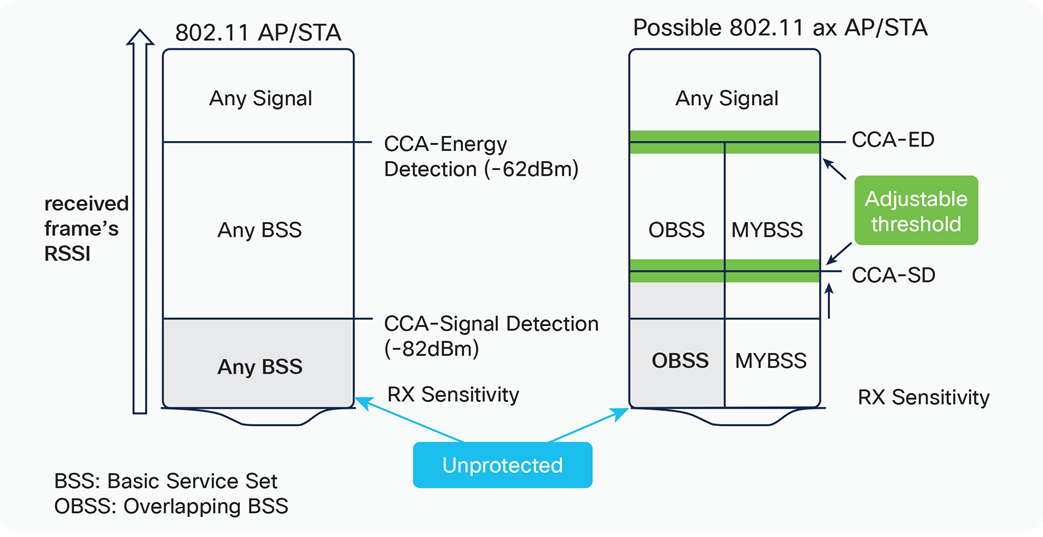

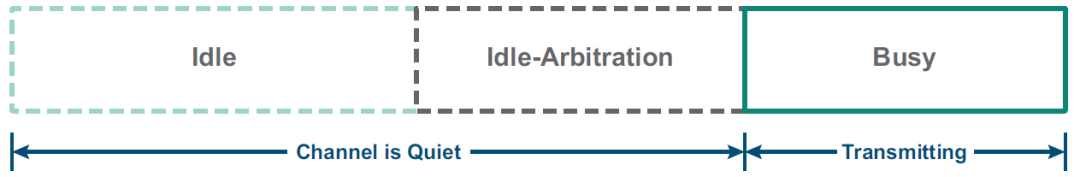

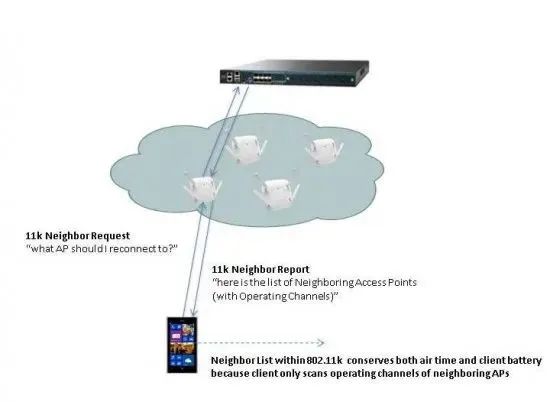

蜂窝网络考虑的侧重点，是多设备接入时的容量和效率。而Wi-Fi，由于其使用非授权频谱以及成本上考量，设计时更加侧重于抗干扰、低成本等特性。两种方案都能让信道得到充分的利用。参考Aruba Networks发布的测试结果可以看出，LTE和Wi-Fi 6在MAC层面的频谱使用效率非常接近，单流、256QAM的情况下，都能到5Mbps/Hz以上的频谱使用效率。那么，没有中心控制的Wi-Fi，具体是怎么协作接入的呢？由于Wi-Fi网络中AP没有广播功能，终端是不可能预先知道是否有可用的网络资源以及AP参数的。终端会在Wi-Fi的第一个20MHz频道上，发送一系列探针序列，然后等待AP回应。如果20ms后AP没有回应的话，终端将切换到下一个20MHz频道，重复上述动作，直到收到AP的回应，确认AP的工作频段和接入参数才能接入网络。写到这里，你可能会想到，如果室内有多个Wi-Fi AP，当用户在移动，终端从一个AP切换到另一个AP时，还要重复上述的AP搜寻过程吗？每个频道20ms，搜索一圈信道下来，需要较长时间，连接岂不是会中断？那还怎么确保视频会议或者微信语音的通信质量呢？现在的办公室甚至现在很多家庭无线局域网，都会采用多AP mesh组网的方式，来提高网络覆盖性能。如果每次终端切换AP时，都重新做上述的主动探针搜寻信道过程，将是会非常低效的。好在802.11工作组考虑到了小区切换的问题，在802.11k中开发了“邻居报告”的协议。设备在接入AP后，该AP会将其附近AP的BSSID和频道信息发送给用户。这样一来，用户在需要切换到另一个AP时，就不用再扫描一遍频道了。这样做的好处，一来是极大节省了切换时间，保证通信不出现中断。二来是给用户设备省电，设备不再需要发送一个个探针。第三，就是无线信道也得到了更加有效的利用，AP不需要频繁占用无线信道来不断回应终端的请求。图 3 AP通过802.11k协议回应终端设备其邻近AP的信息接入网络后，AP和终端们便开始竞争无线信道的使用。在Wi-Fi系统中，终端和AP的空口时间统一被分为空闲（Idle）和机会发送（TXOP）时段。没有数据时，设备属于空闲期，不会发送任何信息。当设备收到数据发送请求时，设备开始进入争夺无线信道的“仲裁”（Arbitration）过程。没有中央调度器，所有设备按照数据优先级采用“公平竞争”模式来赢得信道仲裁。赢得信道的设备，将会得到6ms的机会发送窗，然后进入下一个仲裁期。进入仲裁过程的Wi-Fi设备，首先开启信道侦听模式，RF接收机对无线信道中的802.11信号进行监测（Signal Detection）。如果侦听到的信号强度低于其SD阈值（以下图思科的方案为例，阈值为-82dBm）时，设备判定目前信道没有其他Wi-Fi设备在使用。由于Wi-Fi使用的频段属于免授权频段，需要与非802.11设备共享使用，比如蓝牙，遥控器，微波炉等等。那么，在判断信道占用情况时，不仅仅需要能对自身802.11协议的信号进行监测，还需要对不明通信协议的功率进行检测。这里就引出了第二个检测机制——能量检测（Energy Detection）。ED的作用，是判断无线信道没有被其他非Wi-Fi设备占用，防止发送的有用Wi-Fi信号被淹没在噪声中，通常ED的门限比SD高20dB。细心的用户可能会发现，在网络环境不好的情况下，视频通话时经常有能听到声音但图像被卡住的现象。这其实是Wi-Fi的一种发送优化措施，用于保障最基本的服务。Wi-Fi将数据分为四种不同的优先级，从上到下分别为语音（VO），视频（VI），最大努力（BE）和背景（BK）。每一个级别，都会附上不同的AIFS值。AIFS值越低，发送优先级越高。在AIFS时间结束之后，设备便进入了竞争窗口（CW），设备开始侦听无线信道，同时开始倒计时准备发送。当CW倒计时结束时，如果设备发现信道正在占用，设备便自动进入下一个仲裁期。如果设备发现信道处于空闲状态，便开始占用信道，发送数据。下图这个例子，在第一个仲裁期中，IPad的CW时间最短，竞争信道成功，获得了发送权。在IPad数据发送后，一轮新的仲裁开始，手机在CW结束后，发现信道没有被占用，获得了发送权。最终，无线AP赢得了第三轮仲裁，获得发送权。读到这里，你可能会发现，这个竞争过程在设备增多的情况下，效率会明显降低，每个设备的等待发送时间将会变长很多。实际体验中，你可能也注意到了，在Wi-Fi设备多的公共环境，比如商场、学校中，经常需要等待很长时间，才能发送或接收数据。那么，很有可能是网络还没有升级到最新的Wi-Fi 6。Wi-Fi 6可以说是Wi-Fi行业过去十多年中最大的一次革新。具体Wi-Fi 6是通过哪些新特性来解决多设备下网络阻塞的问题呢？我会在下一期的文章中给大家一一道来。本文作者唐欣博士，目前担任Spectrum Lab技术总监。[1] Aruba Networks Blog – Understanding 802.11 medium contention.[2] Cisco White Paper- IEEE 802.11ax: The Sixth Generation of Wi-Fi.[3] Extreme Networks – The Road to AP discovery－ The End －
