Tesla Cybertruck PCS 2.0平台单级拓扑OBC&DCDC的深度解析

以下内容发表在「SysPro电力电子技术」知识星球

-  关于TeslaPCS 2.0单级拓扑OBC&DCDC的深度解析

- 「SysPro电力电子技术」知识星球节选，非授权不得转载

-  文字原创，素材来源：Tesla, TI, EU, 网络

-  本篇为节选，完整内容会在知识星球发布，欢迎学习、交流

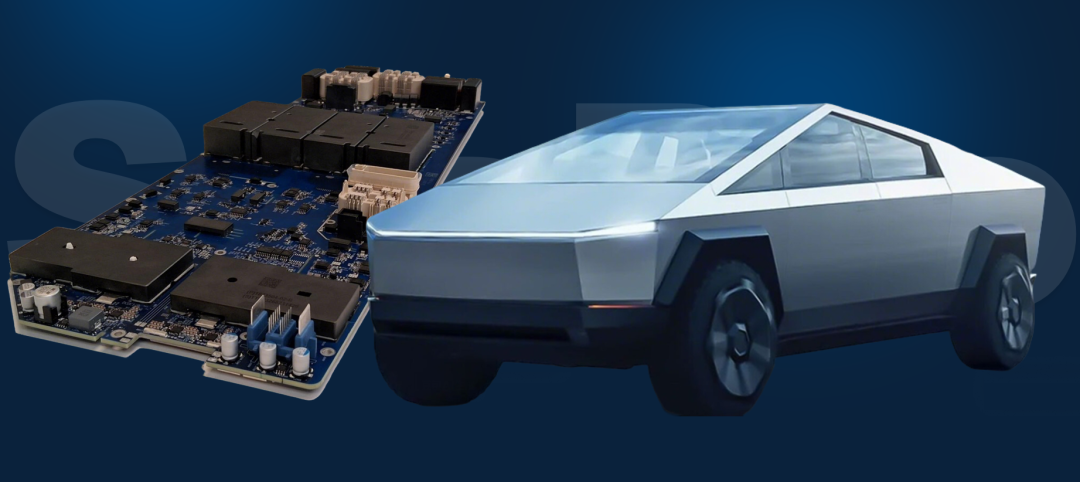

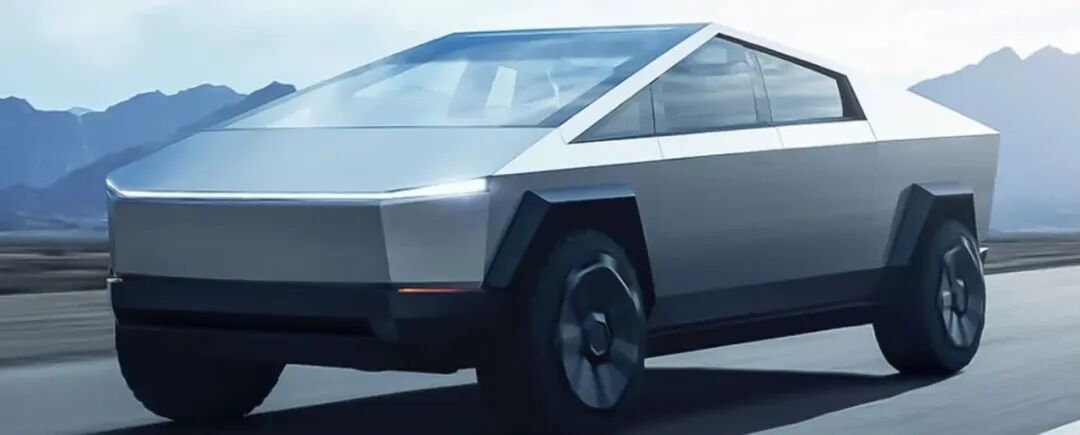

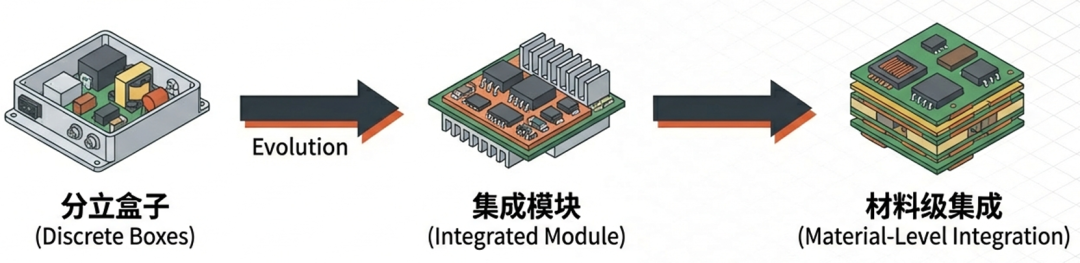

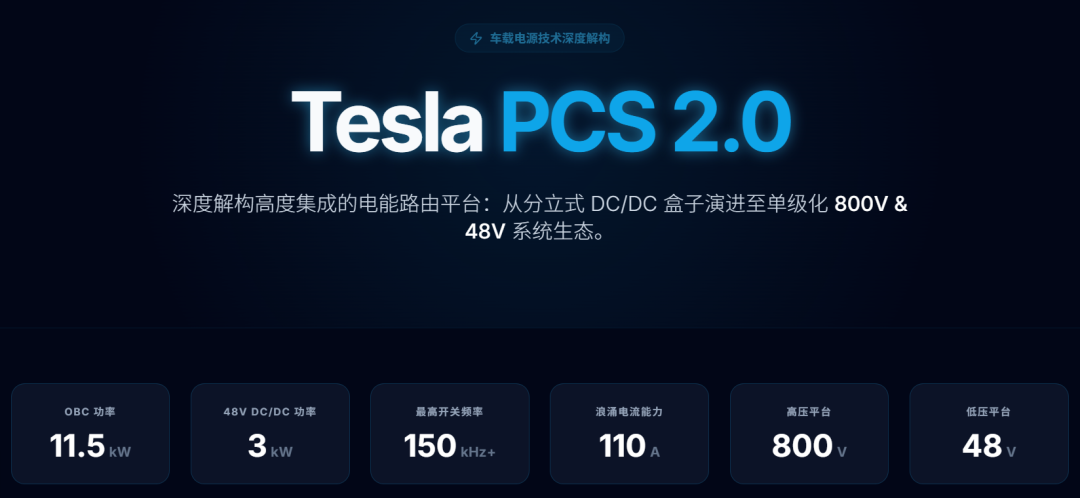

导语：电动汽车的充电与低压供电系统，正在从"分立功能盒子"走向"平台化集成模块"。Tesla Cybertruck 的 PCS 2.0（Power Conversion System）就是一个典型代表：它在 800V 高压架构与 48V 低压架构并存的系统背景下，把车载充电（OBC）与多路 DC/DC 功能做到了同板集成。

图片来源：网络

根据我们调研，Cybertruck 是 Tesla 第一款采用 48V 低压架构的纯电车型，整车主高压为 800V、主电池 122 kWh，并且采用双路 48V DC-DC 以支撑线控转向（steer-by-wire，线控转向）的失效安全运行；PCS 2.0 相比前代实现了"尺寸显著缩小、功率密度提升"，并给出了 11.5 kW OBC 与 110 A 浪涌能力等关键指标，同时还支持双向充电口与V2L（一个 240V + 四个 120V 插座）*等外放电能力。

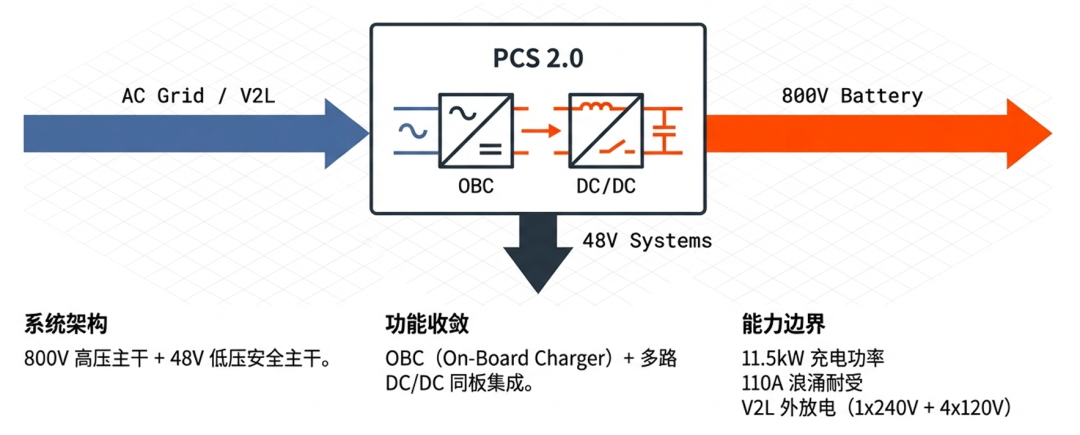

如果从架构的视角来看，Tesla PCS2.0其实主要做了三件事：1. 系统架构变化（800V+48V）、2. 功能收敛（OBC+多路DC/DC同板）、3. 性能指标与扩展能力（11.5kW、110A浪涌、双向与V2L）。

这意味着 PCS 2.0 不是“把一个充电器做大”，而是把整车电能入口、能量路由、低压供电保障与对外供电能力，统一放进一个更高密度、更平台化的电能转换系统里。

图片来源：网络

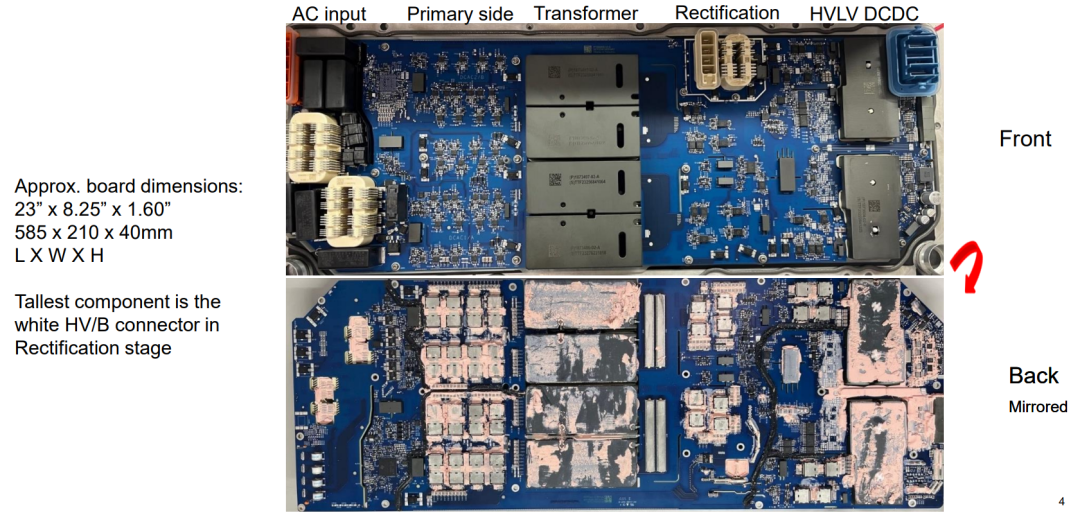

除了上述系统层面的特征外，更关键的是，它采用了工程上非常"激进但务实"的路线——单级拓扑 + 平面磁件 + 高度表贴化（SMD）：尽可能减少传统两级 OBC 中常见的大容量直流链路电解电容、前级 PFC 扼流圈/电感，以及第二级功率变换级，从而把寿命短板、体积重量、物料与装配复杂度一起压缩。平面磁件与 PCB 绕组，则把电磁参数、热路径与制造一致性纳入 PCB 工艺体系，让高频化与高功率密度更可量产、可复制。

图片来源：网络

今天开始，我们将围绕Cybertruck PCS 2.0 的系统定位、单级拓扑的能量路径、关键功率器件与驱动隔离组织方式、平面磁件与热路径设计逻辑、48V 冗余供电的实现思路，逐层拆解，重点回答：

1）为什么一定要走“平台化集成”，它解决的工程矛盾是什么？

2）“单级拓扑”到底省掉了什么部件？省掉的背后意味着哪些收益与代价？

3）直接矩阵变换器链路的关键分区、关键器件组织方式是什么？

4）48V 冗余供电为何要双路？与功能安全/关键执行器有什么关系？

5）在板级集成条件下，驱动、隔离、偏置供电、EMI 与热路径如何协同落地？

|SysPro备注：完整内容会在电力电子知识星球中连载

图片来源：SysPro

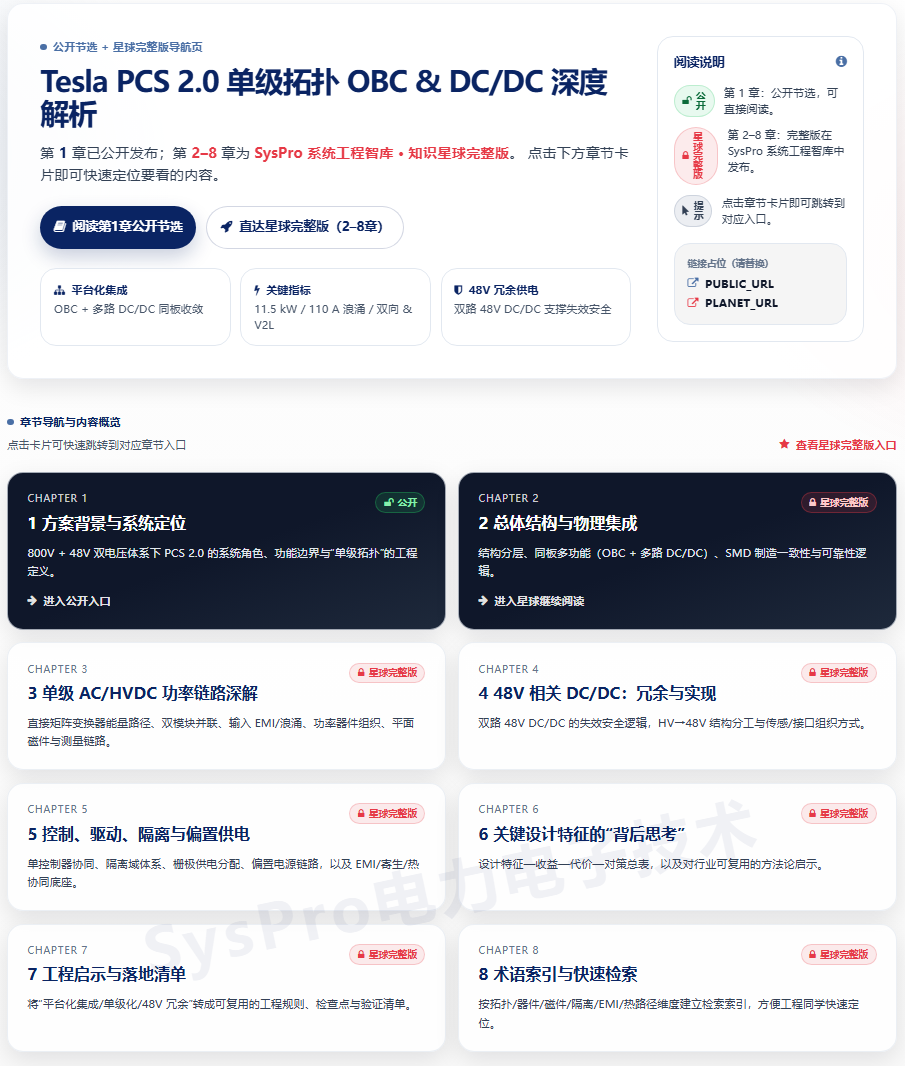

01 PCS2.0方案背景与系统定位

• 1.1 800V + 48V 双电压体系下的系统角色

• 1.2 功能清单与对外能力边界

• 1.3 单级拓扑的工程定义：省掉什么、换来什么?

02 总体结构与物理集成

• 2.1 结构分层：壳体、主板、磁件、冷却与屏蔽

• 2.2 同板多功能设计：OBC + 多路 DC/DC 的集成方式

• 2.3 SMD与连接器：制造一致性与可靠性逻辑

03 单级 AC/HVDC：直接矩阵变换器功率链路深解

• 3.1 "单级"减少了哪些传统部件与级数?(★)

• 3.2 双模块并联与单/三相适配背后的原因?(★)

• 3.3 AC 输入：EMI 滤波与浪涌防护的秘密(★)

• 3.4 主功率器件：共漏背靠背到底解决什么问题？(★)

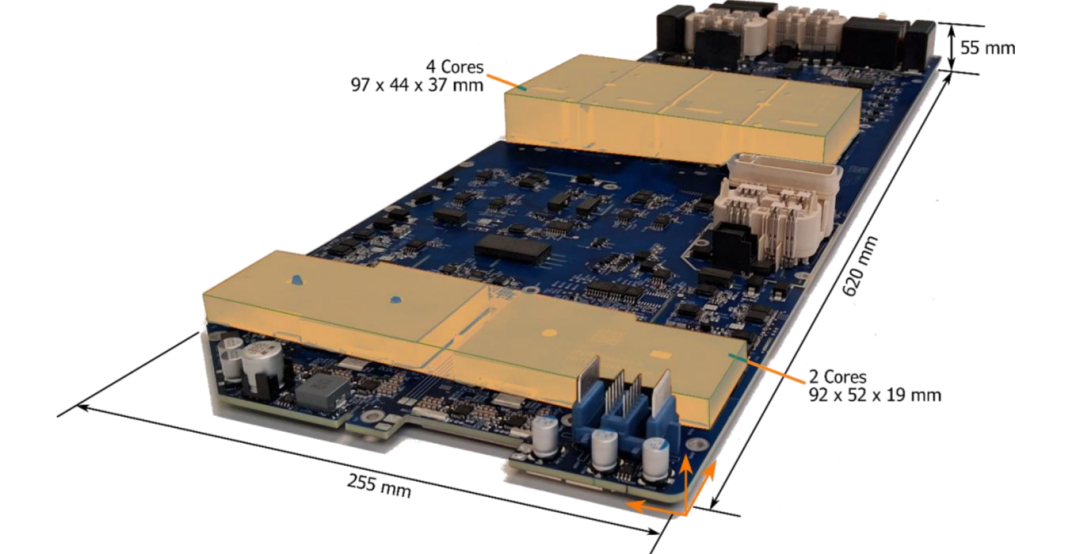

• 3.5 平面磁件与 PCB ：为什么是高频化与量产一致性的关键?(★)

• 3.6 次级整流与输出滤波：隔离驱动、器件电压等级分工与电流测量(★)

• 3.7 指标与约束汇总：11.5kW、110A、>150kHz 的工程含义(★)

04 48V 相关 DC/DC：高压到 48V 的板级实现

• 4.1 双路 48V DC/DC：与线控转向失效安全的关系(★)

• 4.2 HV→48V 转换级：堆叠半桥结构的原因与收益(★)

• 4.3 传感与接口：电压采样点、HV 电流测量与低压数据通道(★)

05 控制、驱动、隔离与偏置供电：让单级拓扑稳定工作的底座

• 5.1 单控制器策略与中性线参考的秘密(★)

• 5.2 隔离栅极驱动器与数字隔离器体系(★)

• 5.3 栅极供电数量与分配的原则(★)

• 5.4 偏置电源链路：从 48V 升压到多路隔离供电的组织方式(★)

• 5.5 EMI/寄生/热：板级集成下三者如何互相牵制(★)

06 关键设计特征的“背后思考”总表

• 6.1 设计特征—直接收益—隐藏代价—对策(★)

• 6.2 对行业的可复用启示(★)

7. 总结(★)

|SysPro备注：本篇节选，完整解析在EE知识星球中发布(★)

01

PCS2.0 方案背景与系统定位

1.1 800V + 48V 双电压体系下的系统角色

开始前，我们先聊聊Tesla Cybertruck对这套系的定位。

我们知道，800V 高压平台的主要目标：在相同功率下电流更小，线束与母线铜耗更低，充电功率与驱动功率都更容易往上走。与此同时，48V 低压架构的目标也很明确：把原来 12V 域"电流越来越大、线束越来越粗、压降越来越难管、热风险"的矛盾一次性缓解。

这个是什么意思呢？通俗点来说：通过双电压体系，整车从此不再是一个高压系统 + 一个 12V 辅助电池这么简单，而是变成了800V高压能量主干 + 48V 执行器主干 + 若干关键冗余供电链路的组合体。

图片来源：SysPro

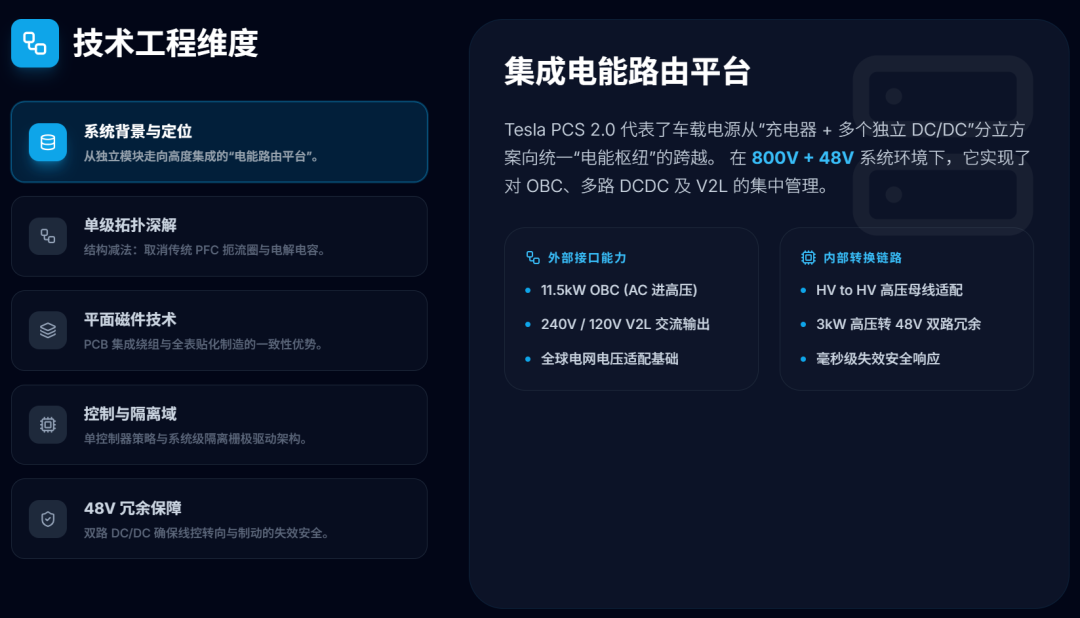

Tesla Cybertruck的PCS2.的核心设计理念也是如此。PCS 2.0 在这里承担的不是"一个充电功能盒子"，而是电能入口与电能路由平台：既要把交流输入高效地送入高压母线，又要把高压能量稳定地转换给 48V 域，并能支撑关键系统的安全目标。

以上我们知道了 PCS 2.0 的系统位置，下面我们聊聊TA的功能边界：哪些能力在它里面完成，哪些能力在系统外部完成？

图片来源：SysPro

1.2 功能清单与对外能力边界

从能力边界来看，简单理解，PCS 2.0 的功能可以分成三类：

• OBC 能力：11.5 kW 级车载充电；并具备 110 A 量级浪涌承受能力（更偏向工程鲁棒性与输入异常工况耐受）

• HV→48V 低压供电：高压到 48V 的供电能力，并采用双路 48V DC/DC以支撑关键执行器的失效安全目标。

• 对外能力：支持双向充电口与 V2L（一个 240V + 四个 120V 插座），意味着输出端接口、滤波与保护需要从"整车内部"扩展到"用户外部"

这里面我们需要关注的重点是：PCS 2.0 的双向/V2L功能会反向决定了拓扑与驱动结构。换句话说，如果我们一开始就把双向与对外供电当成系统目标，那么功率器件组织方式、隔离与保护策略就必须从第一天按双向工况设计。

图片来源：SysPro

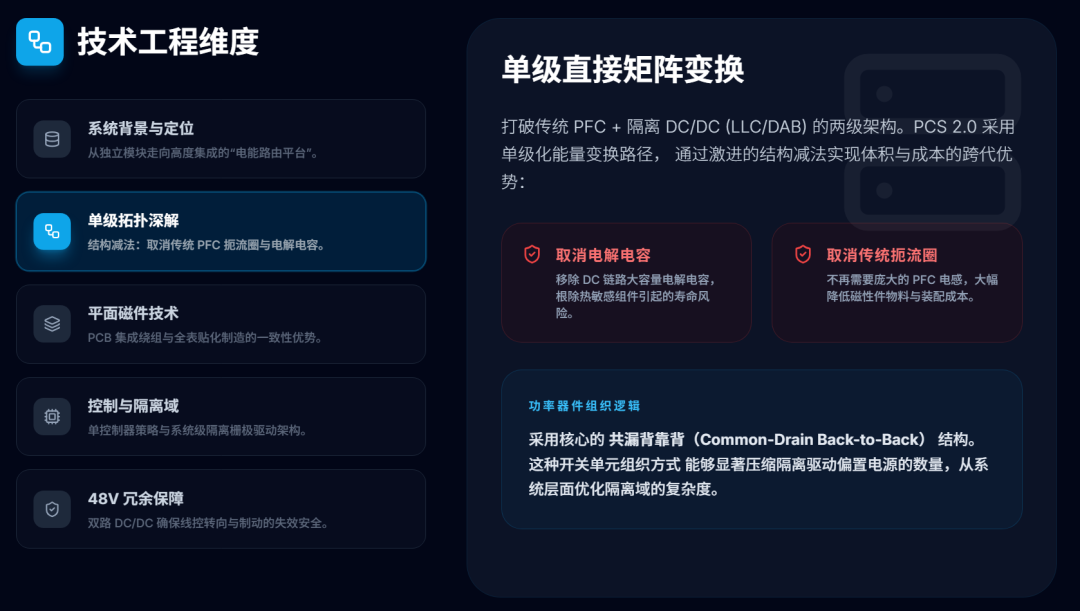

1.3 单级拓扑的工程意义(省掉什么、换来什么)

导语中我们提到，Cybertruck PCS2.0一个核心特点是选用了单机拓扑。

为什么选用单级拓扑？其实这一点我们在之前的系列文章中也已提过：OBC架构演进与拓扑设计全局解析：单向两级→高效两级→双向与集成→单级拓扑->去 OBC化。这里再强调下：单级路线的本质是把功能收敛进一个功率级，以换取更好的体积重量与寿命结构。

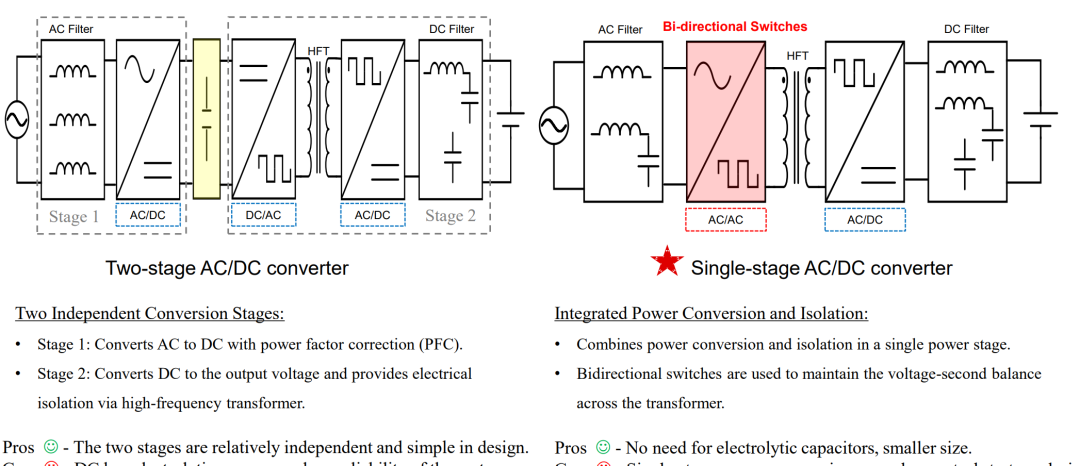

通常TA对应三条结构减法：

• 减少或不依赖直流链路大容量电解电容：电解电容往往是寿命短板（温度敏感、纹波电流敏感），减少它就是在系统寿命上“减掉一颗雷”。

• 减少或取消传统 PFC 扼流圈/电感：这类磁件体积大、成本高、装配一致性也难；取消它可以显著提升功率密度。

• 减少第二级功率变换级：级数少意味着半导体数量、驱动与隔离链路的复杂度都可能下降。

图片来源：TI

这也就是我们刚才提的：Tesla PCS 2.0 追求的不是单点效率极限，而是寿命结构 + 成本结构 + 功率密度结构的综合最优。

以上我们知道了"单级要解决什么矛盾"，那么它在物理形态上是怎么被装进一个盒子，并在热、电磁与装配层面可落地的呢？下面进入02章节：总体结构与物理集成。

02 总体结构与物理集成

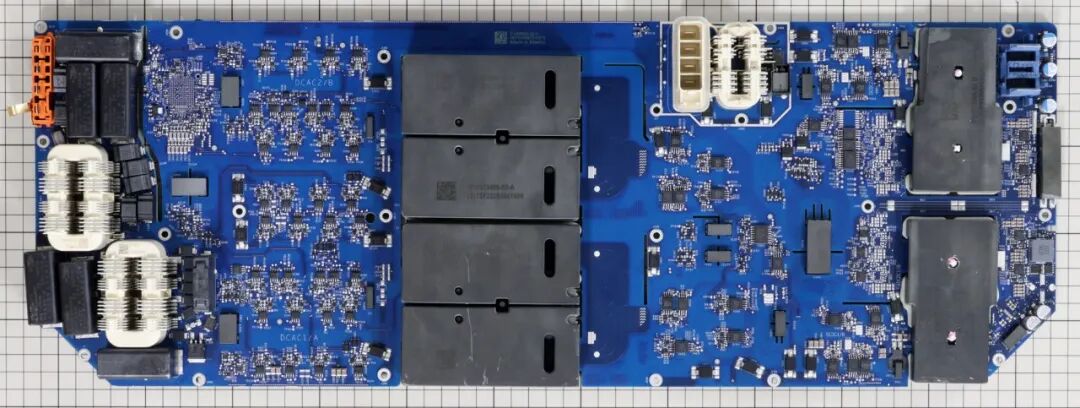

2.1 结构分层：壳体、主板、磁件、冷却与屏蔽

(知识星球发布)

下面我们来看看 PCS 2.0整体的结构布局，从上至下分5层来讲一下：...

2.2 同板多功能：OBC + 多路 DC/DC 的集成方式

(知识星球发布)

...

2.3 全表贴化（SMD）与连接器例外：制造一致性与可靠性逻辑

(知识星球发布)

...

03

单级 AC/HVDC：直接矩阵变换器功率链路深解

3.1 "单级"减少了哪些传统部件与级数

(知识星球发布)

下面我们来对比分析下传统两级 OBC 与单级路线的关键差异...

3.2 双模块并联与单/三相适配背后的原因?(知识星球发布)

3.3 AC 输入：EMI 滤波与浪涌防护的秘密(知识星球发布)

图片来源：SysPro

3.4 主功率器件：共漏背靠背到底解决什么问题？(知识星球发布)

3.5 平面磁件与 PCB ：为什么是高频化与量产一致性的关键?(知识星球发布)

图片来源：SysPro

3.6 次级整流与输出滤波：隔离驱动、器件电压等级分工与电流测量(知识星球发布)

3.7 指标与约束汇总：11.5kW、110A、>150kHz 的工程含义(知识星球发布)

图片来源：网络

04

48V 相关 DC/DC：高压--> 48V 的板级实现

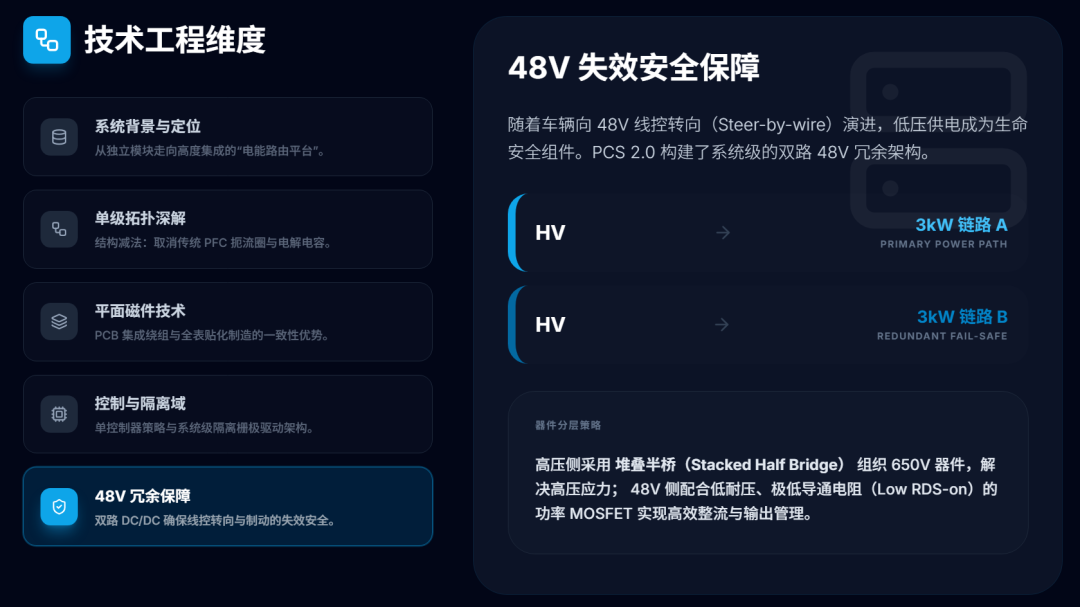

4.1 双路 48V DC/DC：与线控转向失效安全的关系

(知识星球发布)

...

4.2 HV→48V 转换级：堆叠半桥结构的原因与收益

(知识星球发布)

...

图片来源：SysPro

4.3 传感与接口：电压采样点、HV 电流测量与低压数据通道

(知识星球发布)

...

以上我们知道了 48V 链路的系统动机，那么单级拓扑要稳定工作，背后最关键的"底座"是什么？答案是控制、驱动、隔离与偏置供电。下面进入第 5 章。

图片来源：TI

05

控制、驱动、隔离与偏置供电：让单级拓扑稳定工作的底座

5.1 单控制器策略与"中性线参考"：为什么这样选接地参考

(知识星球发布)

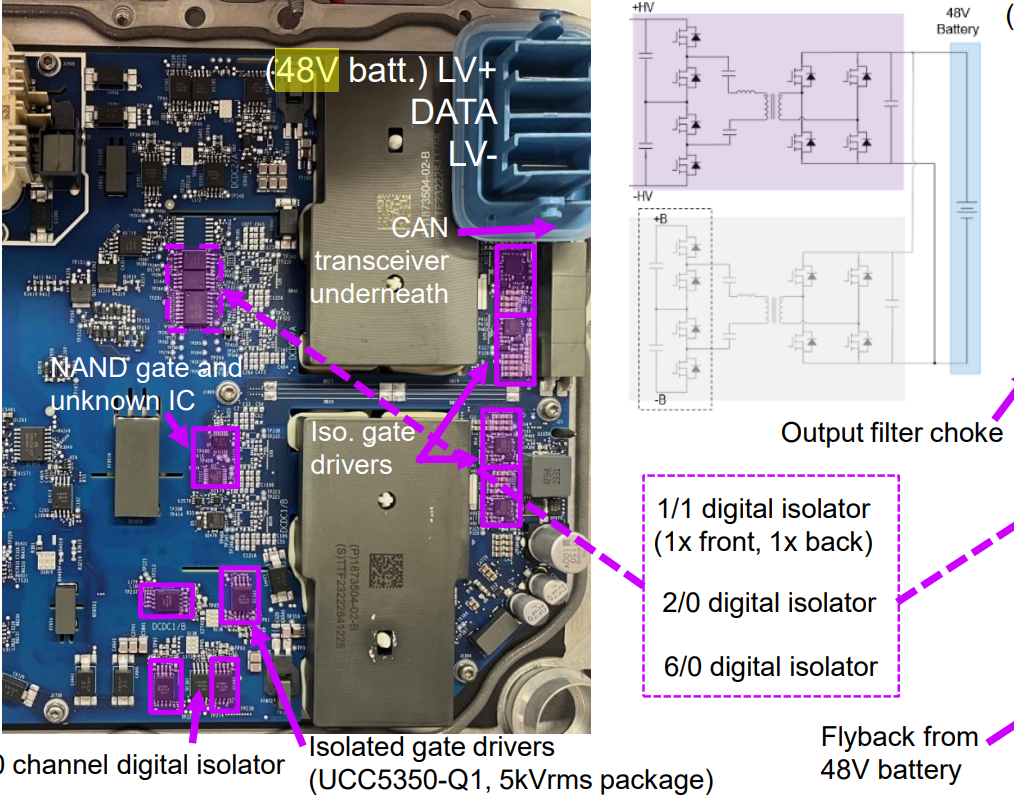

5.2 隔离栅极驱动器与数字隔离器体系

(知识星球发布)

5.3 栅极供电数量与分配原则

(知识星球发布)

...

5.4 偏置电源链路：从 48V 升压到多路隔离供电的组织方式

(知识星球发布)

...

5.5 EMI/寄生/热：板级集成下如何协同

(知识星球发布)

...

图片来源：网络

06

关键设计特征的“背后思考”总表

6.1 设计特征—直接收益—隐藏代价—对策(工程设计清单)

(知识星球发布)

...

6.2 可复用启示

(知识星球发布)

...

图片来源：SysPro

07 总结

(知识星球发布)

感谢你的阅读，希望有所帮助！

2026年1月16日晚
