最近完成了Arria10的原理图设计，想做一些记录，下面是关于FPGA配置的一些方式。

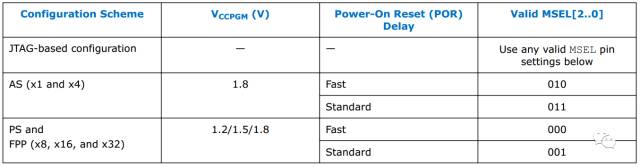

MSEL

将 MSEL 管脚直接连接到VCCPGM 或 GND，不需使用任何的上拉或下拉电阻，即可选择出所需的

配置方案

• 不要通过微处理器或其他器件驱动 MSEL 管脚。

• 对“通过 HPS 的配置”（Configurationvia HPS）使用 PS 或 FPP MSEL 管脚设置。

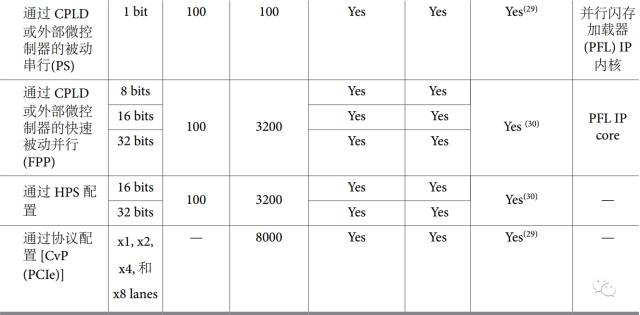

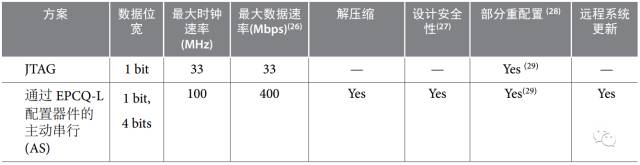

三种主要的配置方式

1、主动配置方式（AS)

2、被动配置方式（PS)

3、JTAG方式

1、AS模式(active serial configuration mode)：FPGA器件每次上电时作为控制器，由FPGA器件引导配置操作过程，它控制着外部存储器和初始化过程，对配置器件EPCS主动发出读取数据信号，从而把EPCS的数据读入FPGA中，实现对FPGA的编程配置数据通过DATA0引脚送入FPGA，配置数据被同步在DCLK输入上，1个时钟周期传送1位或者数据。AS是烧到FPGA的配置芯片里保存的，每次上电就写到FPGA里。

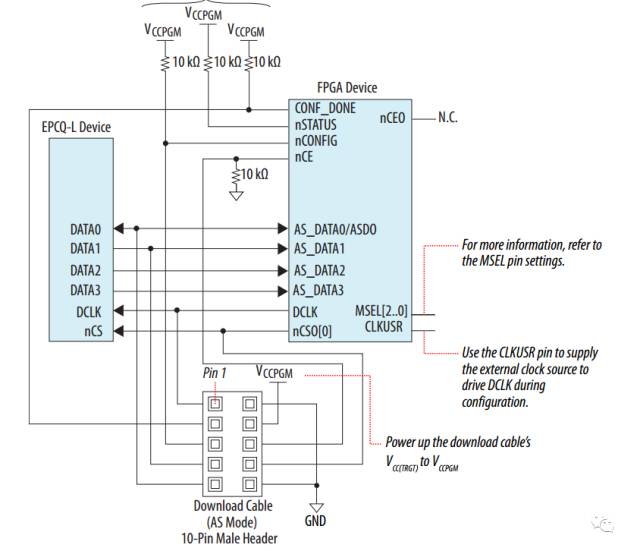

（1）AS programming interface

当编程 EPCQ-L 器件时，下载电缆通过驱动 nCE 管脚为高电平而禁用对 AS 接口的访问。nCONFIG线也被拉低以保持 Arria 10 器件处于复位阶段。编程完成后，下载电缆释放 nCE 和 nCONFIG，从而使得 下拉和 上拉电阻能够分别驱动 GND 和 VCCPGM 的管脚。使用下载电缆进行 EPCQ-L 编程期间，DATA0 将编程数据、操作指令和地址信息从下载电缆传输到 EPCQ-L。使用下载电缆进行 EPCQ-L 验证期间，DATA1 将编程数据返回到下载电缆。

（2）JTAG interface

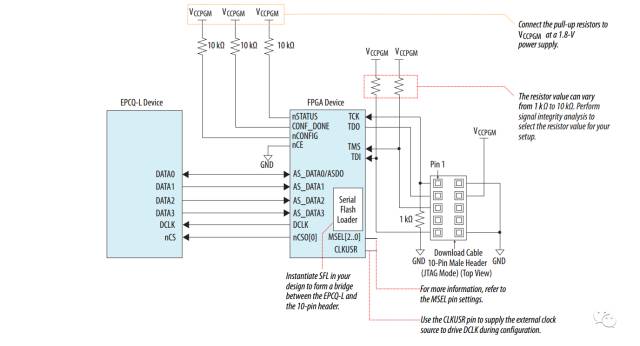

使用 AS 编程接口时, 配置数据通过 Quartus Prime 或任何支持的第三方软件被编程到 EPCQ-L。使用 JTAG 接口时，称为 SFL IP core 的 Altera IP 必须被下载到 Arria 10 器件以形成 JTAG 接口和 EPCQ-L 之间的桥接。这样就能够使用 JTAG 接口直接编程 EPCQ-L。这种方式的烧写文件是.JIC。

2、JTAG模式

JTAG：JTAG是直接配置到FPGA里面的，由于是SRAM，断电后要重烧；JTAG烧写的时SRAM对象文件（.sof）

JTAG配置的时间只与目标芯片的型号有关，而与具体应用无关。

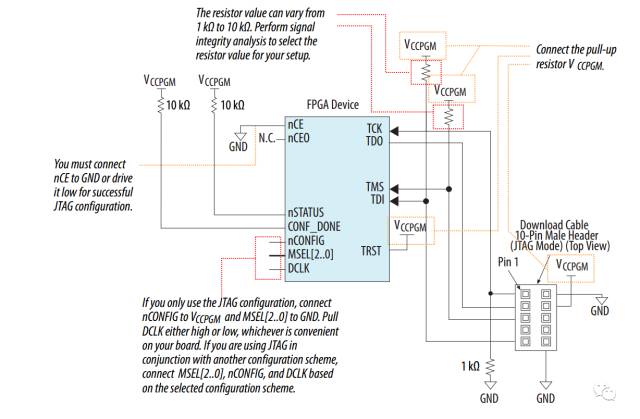

JTAG Configuration of a Single Device Using a Download Cable

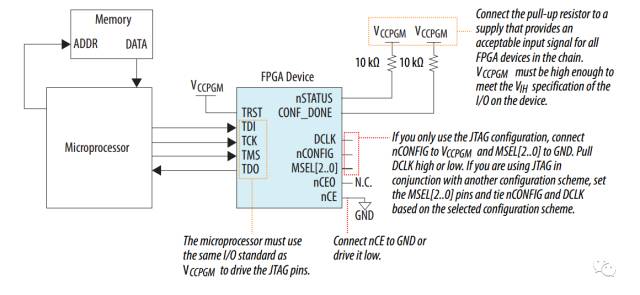

JTAG Configuration of a Single Device Using a Microprocessor

对于这种连接方式，是把数据写入到存储器中，每次上电时由控制器去配置FPGA。

3、被动配置方式（PS）

PS模式(passive serial configuration mode)：由外部计算机或控制器读取外部存储器的配置数据写入到FPGA的配置过程。控制配置过程的操作是在外部处理器上实现的，对于MAX V和MAX II可以通过PFL IP来实现这个过程，对于PC主机可以通过下载线来实现该过程。被动配置模式又分为串行被动模式和并行被动模式。该模式可以实现对FPGA在线可编程。

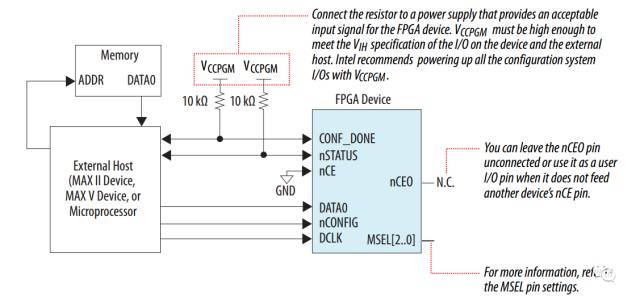

 Single Device PS Configuration Using an External Host

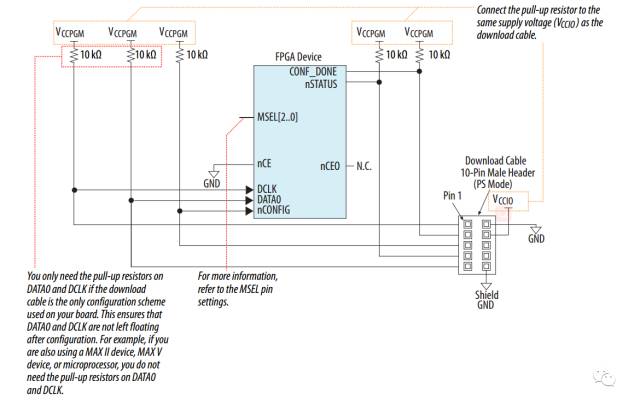

Single Device PS Configuration Using an Intel FPGA Download Cable

这种方式我是没有实现过的，所以了解的可能不是很正确。
