在半导体产业的宏大叙事中，硅（Silicon）无疑是过去六十年的绝对主角。从微处理器到GPU，从逻辑芯片到存储器件，硅基半导体构筑了现代数字世界的技术基础。然而，随着摩尔定律在逻辑计算领域逐渐放缓，功率、效率与频率成为新的竞争焦点。此时，以碳化硅（SiC）和氮化镓（GaN）为代表的第三代半导体材料逐渐崭露头角，成为高功率、高频率领域的重要支撑。
与硅不同，第三代半导体并不是为了让计算机跑得更快，而是针对如何在更高电压、更高频率和更高功率密度下，实现更高效的电能转化和信号传输。在全球“碳中和”与“数字化”进程的推动下，第三代半导体正成为能源与算力时代的关键材料。
2026年初，行业正从2024-2025年产能过剩中恢复。Yole Group最新预测，Power SiC器件市场至2030年将达到10.3亿美元；Power GaN器件市场至2030年达3亿美元，消费电子占比超50%。
理解第三代半导体材料的优势，首先需要从物理层面入手。
硅的禁带宽度约为1.12 eV，这使得它在低电压、低功耗的环境下表现优异。然而，禁带宽度较窄也意味着，当电压升高、温度升高或工作频率提升时，电子容易发生非受控跃迁，导致漏电、击穿等问题。在高功率、高温的应用场景下，硅的这些限制逐渐显现，难以满足日益增长的能效需求。
第三代半导体材料，也被称为宽禁带半导体（WBG），正是在这一背景下崭露头角。与硅相比，第三代半导体材料（如SiC和GaN）具备更宽的禁带宽度，意味着它们能承受更高的电压、工作在更高温度下，同时具有更低的开关损耗和更高的工作效率。
更宽的禁带带来三项显著优势：
这些特性使得第三代半导体在特定高功率、高温、高频率的应用中，具备了较硅更为明显的优势。
尽管 SiC 与 GaN 都属于第三代半导体材料，但它们的应用场景却有所不同，且二者并非互为替代。
这些应用不仅推动了SiC的快速发展，也推动了更高效率、更可靠的电力转换设备的普及。

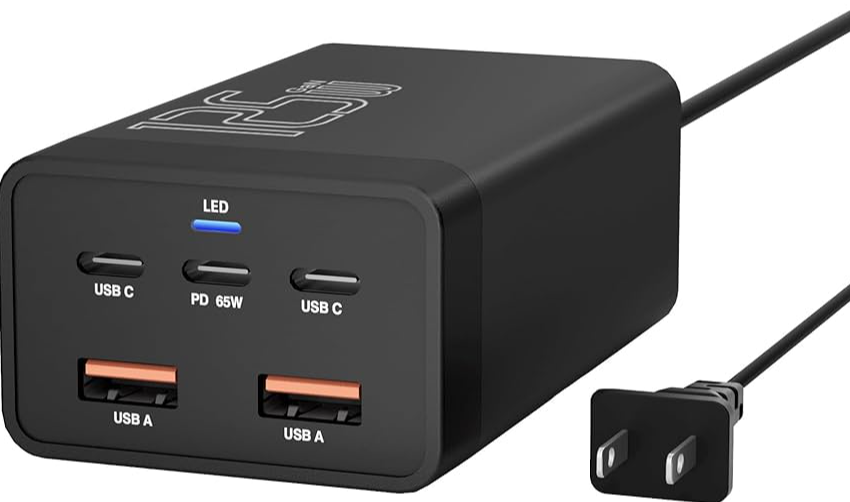

在这些领域，GaN 极大地改变了传统设备的设计和工作效率，使得它们能够在更小的体积下提供更高的性能。

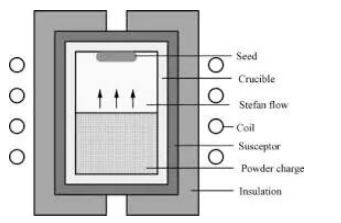

第三代半导体的制造并不容易，尤其在衬底（Substrate）和外延生长这两个环节，仍然面临技术和成本挑战。

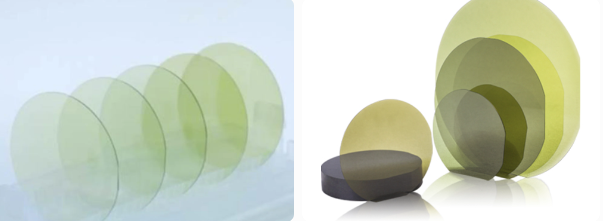

此外，SiC 的硬度接近金刚石，这使得其晶圆的切割、研磨和加工非常困难，材料浪费大，且加工成本较高。衬底占器件成本40-50%。 当前6英寸主流，8英寸加速推进——预计2026年会增加占比。中国多家企业8英寸线已进入量产竞争。2026年1月，Wolfspeed宣布300mm SiC技术突破，进一步推动大尺寸化。

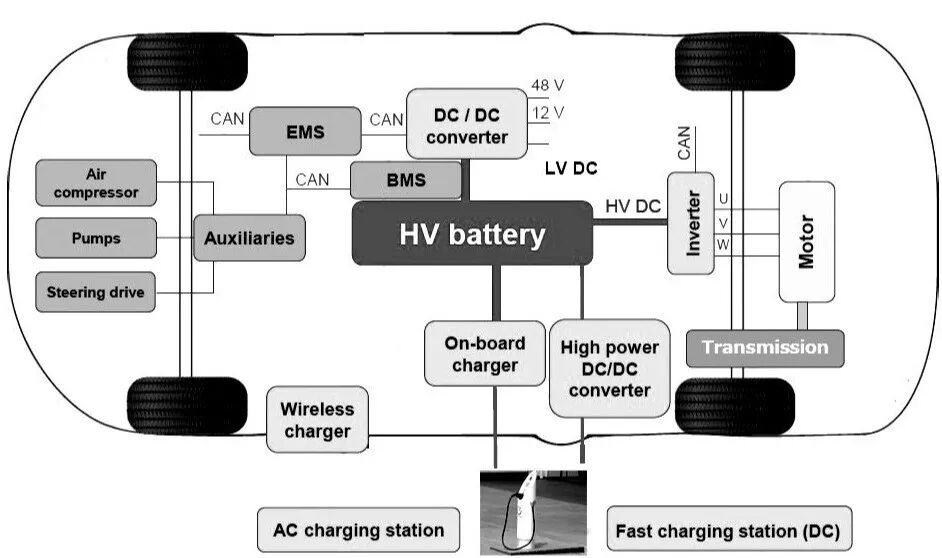

第三代半导体的应用前景已经进入实际爆发阶段，其中新能源汽车、光伏储能、以及5G/6G通信与数据中心是推动其发展的关键应用领域。
当前全球第三代半导体市场格局正从欧美日主导转向中日美三足鼎立。Wolfspeed等美国企业仍具技术优势，欧洲（如Infineon、ST）和日本（如ROHM）在器件与模块领域强势。
中国在这一领域快速崛起，特别是衬底生产、器件制造和系统集成方面。国内企业如天科合达、天岳先进等，已在SiC衬底实现突破。英诺赛科、三安光电等在GaN领域加速布局。依托本土新能源汽车与消费市场，中国企业逐步缩小技术差距，并在2026年显著提升全球竞争力。
第三代半导体并不是硅的“终结者”，而是能源与算力时代的底层支撑。未来，硅和宽禁带半导体将继续在不同应用领域中共存互补：硅负责复杂逻辑计算，SiC与GaN负责高效功率转换与射频传输。
随着技术不断进步、生产成本逐步降低（8英寸与更大尺寸量产推动），第三代半导体材料将在全球范围内为电动汽车、智能电网、5G/6G通信、光伏储能、AI数据中心等应用领域提供越来越重要的支撑。
展望未来，随着第四代半导体材料的不断探索，新的材料体系可能会进一步突破现有的技术瓶颈，带来更高效、更智能的能量转换和计算解决方案。尽管这一代半导体尚处于初步阶段，但它们有可能在量子计算、超高频通信和极端环境应用中开辟出全新的应用领域。
