星拓微电子互联芯片在PC场景中的应用方案解析

在高性能PC平台中，CPU、内存、存储与各类高速外设的并行运行，对时钟精度、链路带宽与系统可管理性提出了更高要求。随着PCIe速率提升、多接口并存以及平台复杂度增加，互联芯片正在成为PC架构中不可或缺的基础组件。

近期，星拓微电子针对PC场景，提供了一套覆盖时钟同步、高速互联与系统管理的互联芯片解决方案，用于解决PC在高负载、多扩展环境下的稳定性与可扩展性问题。

星拓微电子互联芯片在PC场景的应用框图

一、统一时钟架构：保障高速接口稳定运行

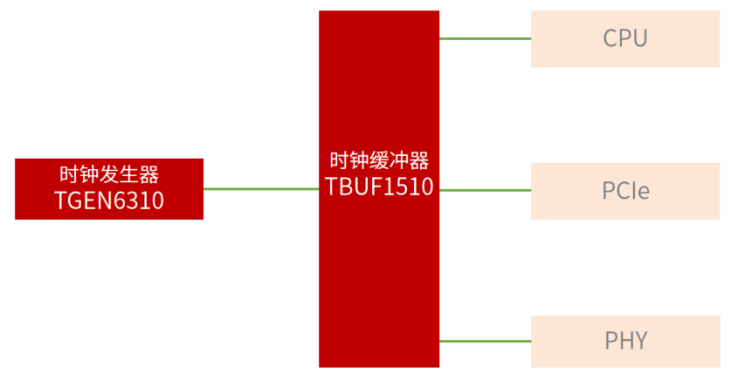

星拓微电子时钟芯片在PC场景的应用框图

在PC系统中，CPU、PCIe、PHY等高速模块对参考时钟的抖动与一致性高度敏感。通过高精度时钟发生器+时钟缓冲器的组合，可构建统一参考时钟架构，为各子系统提供低抖动、同步的时钟基准，用于高速接口驱动或内部PLL参考，从而降低系统的时序不确定性，提升整体稳定性。

该类时钟方案适用于高性能主板、工作站及多扩展PC平台。

二、PCIe互联：支撑多外设与高带宽扩展

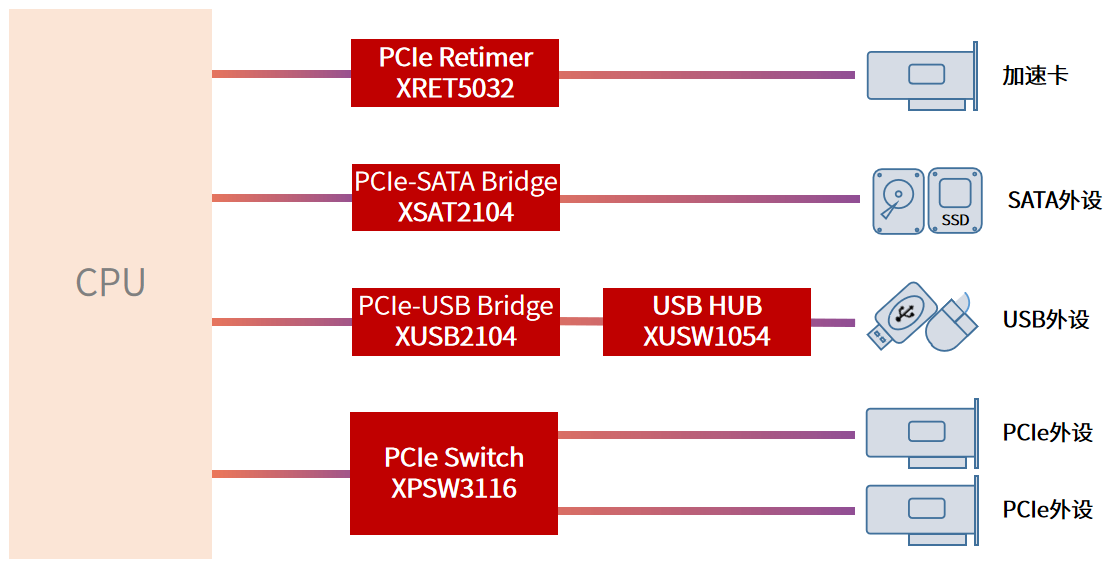

星拓微电子PCIe接口芯片在PC场景的应用框图

针对PC平台中GPU、加速卡、存储及高速外设的扩展需求，互联方案通常围绕PCIe架构展开，包括：

PCIe Retimer：用于补偿PCIe5.0等高速链路中的插损与抖动，保障长距离或复杂布线下的信号完整性；

PCIe Switch：实现PCIe通道的灵活扩展，支持多设备并行接入；

PCIe转SATA/USB桥片：用于存储与USB接口扩展；

USB HUB：提升USB端口数量与带宽利用率。

通过上述器件组合，PC平台可在保持低延迟通信的同时，显著提升对多接口外设的支持能力，适用于高扩展性台式机、工作站及专业应用场景。

三、通用接口与系统管理：提升可维护性

星拓微电子通用接口芯片在PC场景的应用框图

除高速数据通道外，PC的运行稳定性还依赖完善的监控与管理能力。在该方案中，通用接口芯片主要承担以下功能：

I2C/I3C接口扩展与管理：支持多电压域通信、接口复用、GPIO扩展及DDR5相关管理；

热插拔与信号隔离：提升板卡插拔与系统维护的安全性；

温度监测：通过高精度温度传感器构建分布式热监控，实现精准温控与预警。

这些器件共同构成PC平台的“管理底座”，提升系统的可运维性与长期可靠性。

结语

在PC架构不断向高速化、复杂化演进的背景下，互联芯片已从“配套器件”逐步演变为影响系统性能与稳定性的关键因素。围绕时钟、PCIe互联与系统管理的协同设计，正在成为高性能PC平台的重要基础。

说明：本文内容基于星拓微电子官方微信公众号公开信息整理。
